Bene se dobbiamo installare un balun , e se si non si vuole a spendere soldi per il loro acquisto e ci danno anche il piacere di farlo noi stessi, come vero dilettante, con una spesa di pochi euro e un po 'di abilità si può ottenere uun balun da 50 a 75 ohm e 1 kW di potenza, con 1: 1 per tutte le bande.

.

.

Materiale necessario ...

.

• 1,50 mt. filo smaltato da 2 mm. diametro.
• 1 base connettore coassiale SO-239.
• 3 pin "iota" doppio dado (punta tonda)
• 4 terminali di n ° 3.
• 1 asta di ferrite da 10 a 12 mm. x 65 mm. lungo.
• 2 tappi di 40 mm PVC
• 1 pezzo di 40 mm in PVC. diam. x 120 mm. lungo.
• 2 viti in ottone c / dado  5 x 30 mm.
• 4 viti zincate a testa auto 3 x 25 mm.
• 1 tubo adesivo tubi speciali
  di PVC.

Costruzione ...

Tagliare il filo di rame smaltato in 3 pezzi:

1 44 cm.

2 59 cm.

3 ° 47 cm.

*** Nota queste misurazioni sono accurate, se si. Vuole aggiungere qualcosa in più per facilitare l'avvolgimento consiglio.

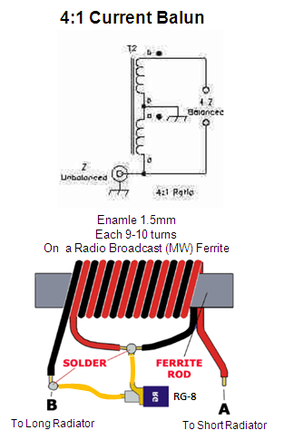

Anche allungato e parallele 3 fili, arrotolare sull'asta ferrite o su un tubo più costante dello stesso diametro, avvolgimento 8 giri, avvolgimento rimanere con 3 punti su ciascuna estremità, che indicano secondo la figura disegno n ° 1 . A e B sono collegate mediante saldatura ai terminali e fissati con viti in ottone. Il C, alla massa della base coassiale connettore piccolo, e D, il contatto centrale di detta base mediante saldatura. È auspicabile che l'asta di ferrite è stretto all'interno della bobina in modo che non cada, può cementarla con qualche goccia di colla Araldite o altro. Ora preparare la scatola o busta che protegge la ferita dalle intemperie.

In una delle cime che facciamo 3 aperture in PVC da 3,5 mm. diam. - 1 trapano nel mezzo e 2 sui lati diametralmente opposti - di inserire le viti "J". Nell'altra riguarderà foratura alla base necessario posizionare il connettore femmina SO-239.Poiché il fondo del tappo ha uno spessore di 8 mm. Sarà necessario ridurre con una sega, raspa o carta vetrata grossa. dettaglio importante: non dimenticate di fare 2 fori di circa 3 mm. alla base di questo coperchio ovunque, per evitare la formazione di condensa. Ora siamo in grado di armare solo l'intera ngenio e l'abilità necessaria.

.

Iniziare avvolgimento collegare le estremità A e B, può essere dato un anello ai fili, che hanno raschiate precedentemente ben suo smalto. Le estremità della bobina C e connettore a saldare D SO-239 e si prova si adatta bene nel foro del coperchio, in coincidenza con i fori di fissaggio.
Ottenuto questo e ripetutamente trovato che i collegamenti sono ben fatti, possiamo giunto al termine e l'assemblaggio cementato del tubo per le 2 tappi con il liquido adesivo, infine, inserire le 4 viti che fissano il connettore e abbiamo il nostro marchio balun che nulla toglie che vi sono stati in grado di acquistare, ma a un prezzo cinque o sei volte il costo che materiali.
